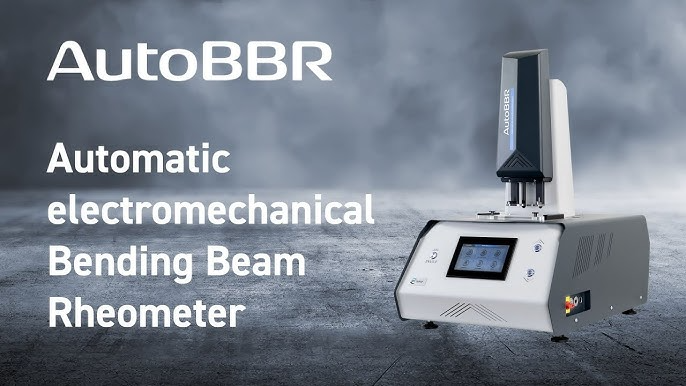

IPC global사 Bending Beam Rheometer BBR 출시
Bending Beam Rheometer(BBR)는 아스팔트 바인더의 저온 강성과 이완 특성을 측정할 수 있습니다.
특히 아스팔트 바인더가 저온 균열에 얼마나 잘 저항할 수 있는지를 보여주는 지표가 됩니다.
BBR은 ASTM D6648, AASHTO T313/TP125 및 EN 14771에 따라 아스팔트 바인더 및 시편의 굴곡 테스트를 수행하도록 설계되었습니다. 테스트는 항온 수조 내에서 시편에 일정한 하중을 가하여, 다양한 온도에서의 특정 변형률을 도출하는 방식으로 진행됩니다.
AutoBBR 구성

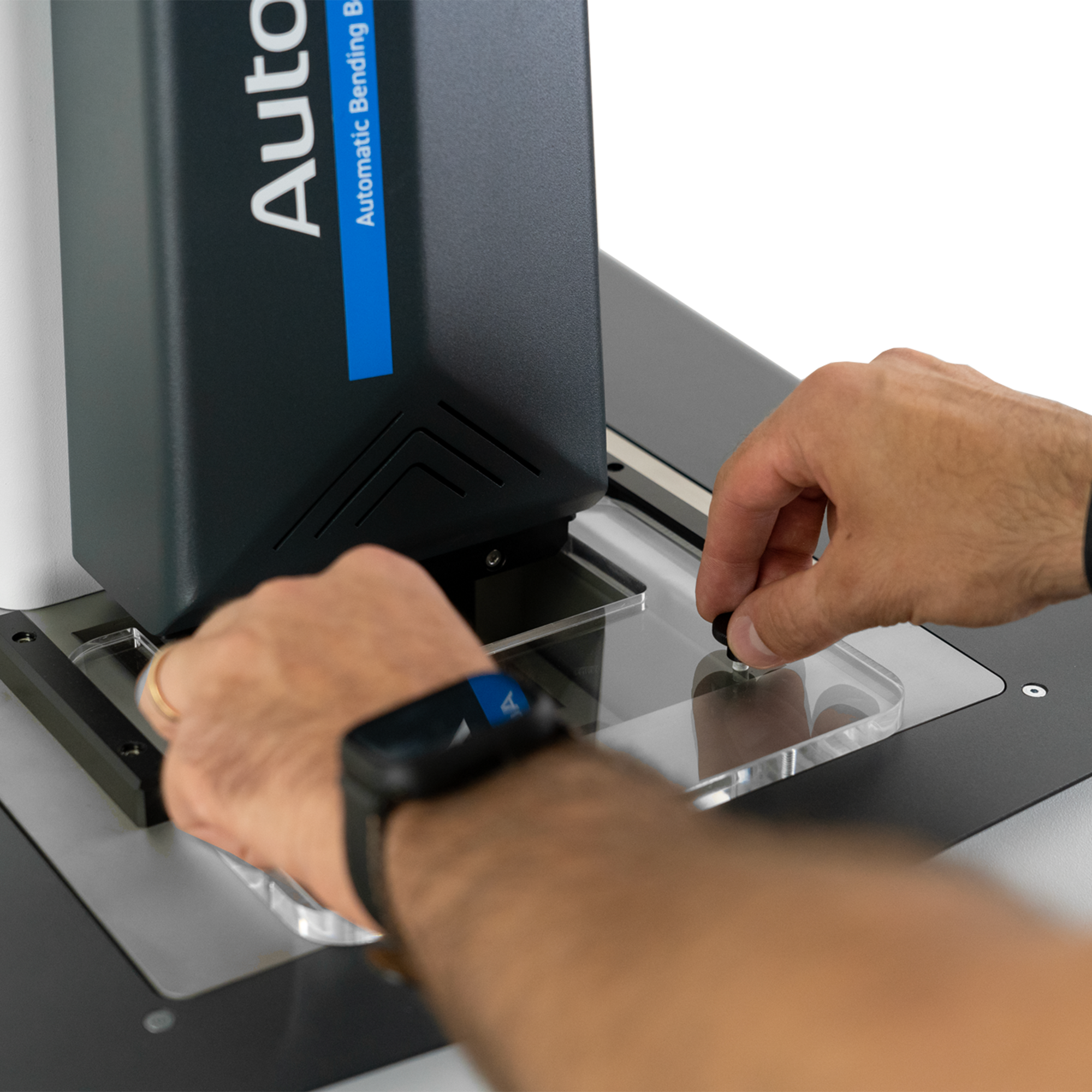

→ 모터 구동 시스템으로 3점 굴곡 테스트 장치를 베이스 유닛에서 손쉽게 들어 올릴 수 있어, 시편 제거, 교정 및 유지보수 작업을 간편하게 수행할 수 있습니다.

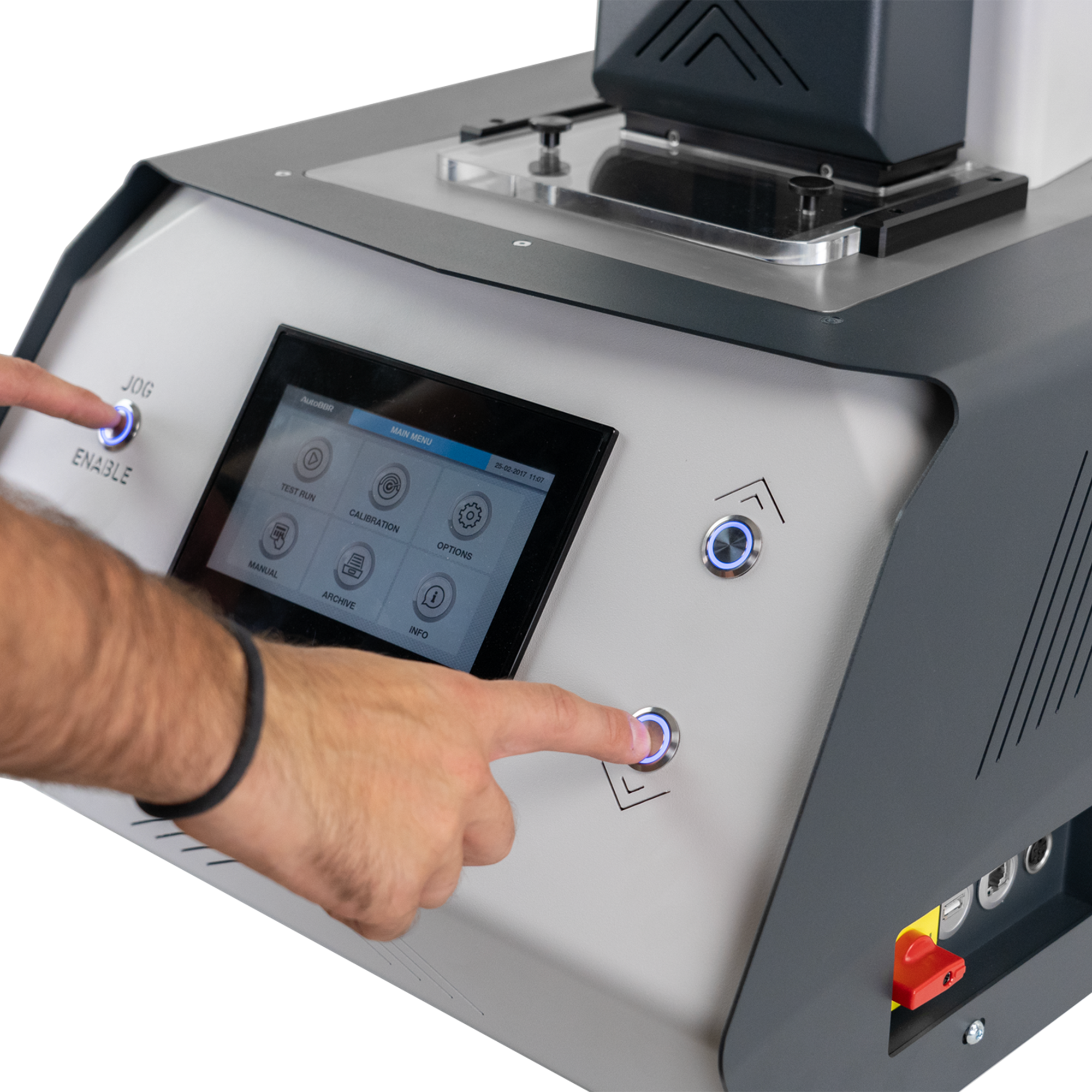

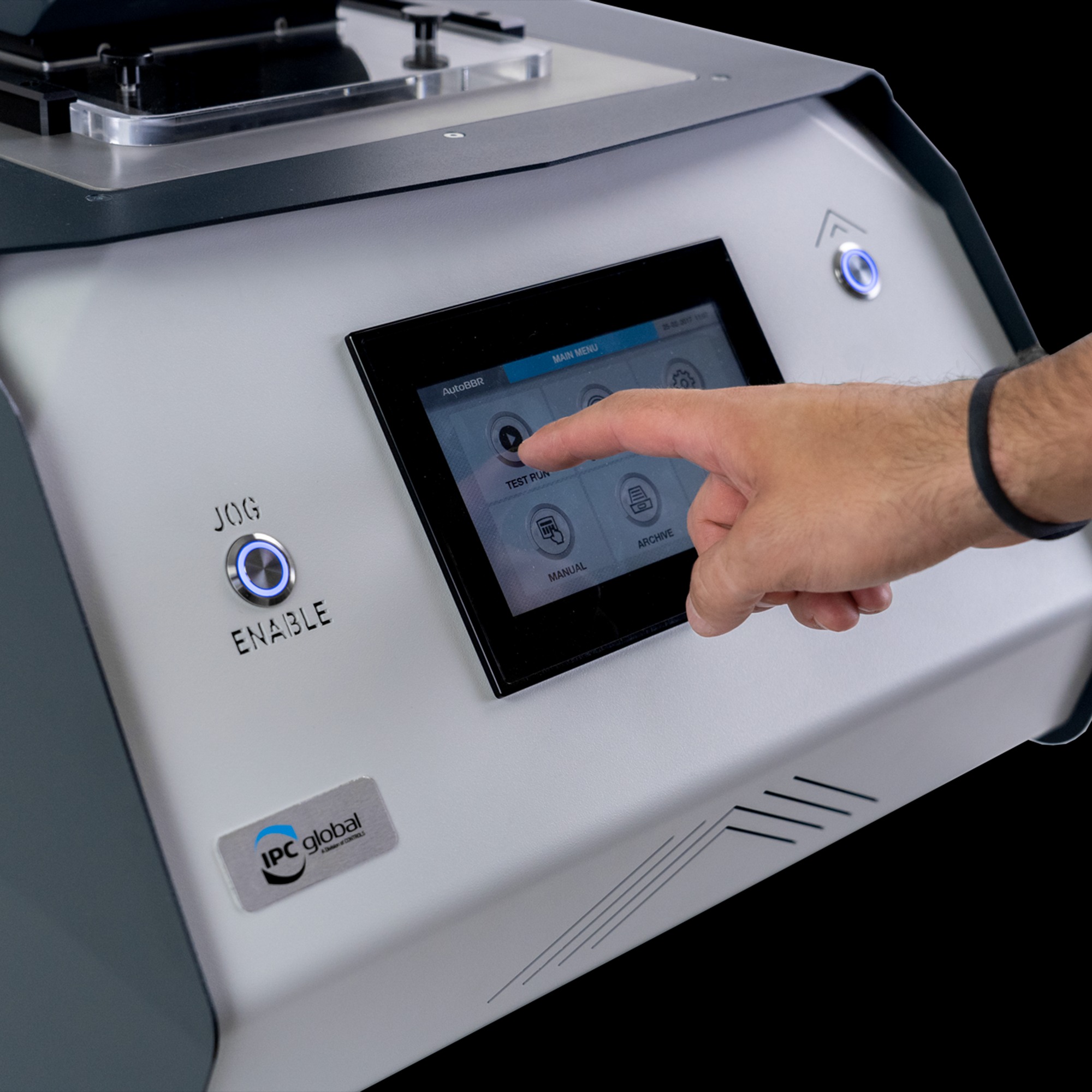

→ 장비 베이스에 일체형으로 내장된 7인치 터치스크린 컨트롤러를 통해 하중/변위 및 온도 데이터와 그래프를 표시하며, 표준 절차 또는 사용자 프로그래밍 테스트 절차를 자동으로 수행할 수 있습니다.
→ 요구되는 하중을 고정밀로 제공할 수 있는 리니어 전기 액추에이터가 탑재되어 있습니다.
→ 저온 항온 수조가 장비 베이스에 내장되어 있습니다.
→ 수랭식 열전 온도 조절 시스템용 외부 칠러 유닛 포함
완전한 자동 시스템
AutoBBR은 표준 테스트뿐 아니라 맞춤형 테스트도 자동으로 수행할 수 있습니다.
통합 컨트롤러에서 프리로드, 테스트, 리커버리 단계의 하중 값과 시간을 모두 설정할 수 있습니다.
하중, 변형, 온도 등 테스트 데이터는 관련 그래프와 함께 실시간으로 표시됩니다.

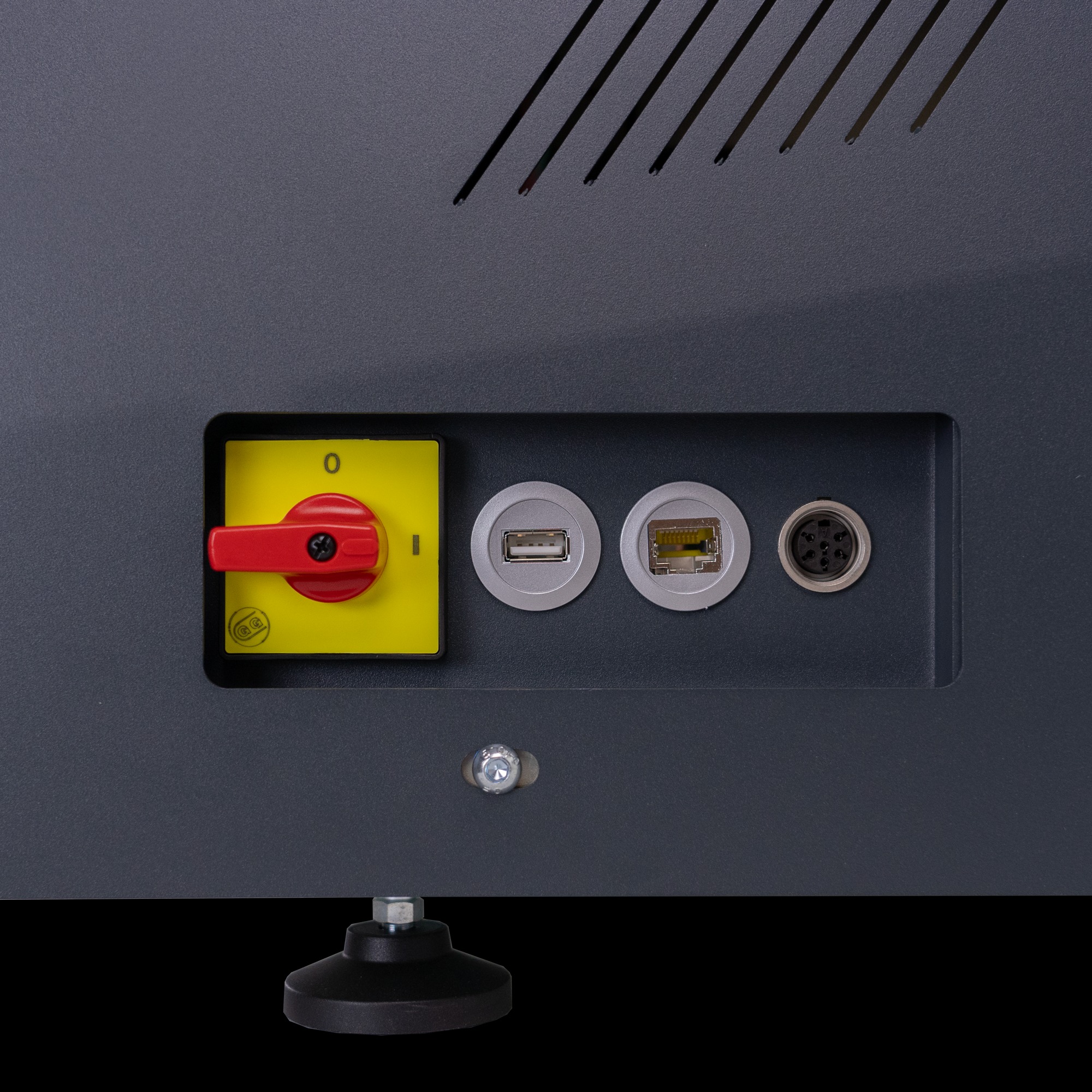

테스트 결과는 내부 메모리에 저장할 수 있으며, USB 에 저장하거나 이더넷 연결을 통해 PC로 전송할 수도 있습니다.
쉬운 검증
모든 검증은 사용자가 손쉽게 수행할 수 있습니다.
로드셀은 온도의 영향을 받지 않으며, 변위 측정은 로드셀 변형을 고려하여 보정됩니다.
로드셀 검증은 전용 절차를 통해 자동으로 수행할 수 있고, AutoBBR에는 외부 검증용 로드셀이 포함되어 있습니다.
또한 변위 검증을 위한 기준 금속 빔도 함께 제공합니다.
또한 비상 정지 스위치와 조립부 이동용 안전 버튼을 적용해 안전성을 높였습니다
주요 특징
AutoBBR은 calibrated load cell, verification load cell and holder for automatic load verification, complete specimen mould and crucible tongs to handle test specimens, displacement verification jig and reference bar for stiffness verification. Water chiller를 포함하여 제공됩니다.
Specifications
테스트 구성
→ Linear electro-mechanical actuator, 10N capacity, 20mm travel
→ Sample supports: 25 mm diameter, stainless steel, spaced 102.0 mm apart
변위 사양
→ Displacement range: 20 mm
→ Displacement resolution 1 µm
→ Displacement measurement is compensated with regards to load cell deformation
부하 사양
→ Loading shaft: In-line technopolymer with blunt point
→ Load capacity: Adjustable from 0 to 10 N
→ Load resolution: 1 mN
→ Load accuracy: ± 3 mN through the test cycle
온도 변화 영향 없음
자동 하중 교정 절차 (검증용 로드셀 포함)
항온 수조 사양
→ Range: ambient to -40 °C
→ Temperature measurement by PT100 probe
→ Resolution: 0.01 °C (0.1 °C display)
컨트롤러 사양
→ 7’’ color touchscreen controller
→ Real-time readings of displacement, load and bath temperature
→ User defined test cycle (pre-load, recovery, and test load & time)
→ Memory to store up to thousands test
→ Possibility to store and download test on USB
→ Connector for external load cell for automatic calibration
→ Ethernet connection
BBR 규격
→ Dimensions: 765 x 580 x 720 mm (H x W x D)
→ Weight approx. 55 kg
Chiller 규격
→ Dimensions: 480 x 500 x 755 mm (H x W x D)
→ Weight approx. 45 kg
stand-alone 시스템
AutoBBR은 통합 펌웨어로 독립형으로 작동하며 외부 PC가 필요하지 않습니다.
대형 터치스크린 디스플레이를 통해 국제 표준 또는 사용자 정의 시퀀스에 따라 모든 테스트를 자동으로 수행할 수 있습니다.
테스트 중에는 실시간 변위, 하중 및 온도 그래프가 표시되며, 쉽게 볼 수 있도록 필요에 따라 자동으로 크기가 조정됩니다.
테스트 결과는 내부 메모리에 저장하거나 USB 메모리 드라이브로 다운로드할 수 있습니다.
하중 및 변위 교정을 위한 전용 절차가 포함되어 있습니다.
아스팔트 바인더의 크랙 위험성을 정량적으로 평가해야 하는지 고민하고 계시다면,
AutoBBR 이 중요한 인사이트를 제공해 드릴 수 있습니다.
제품군에 대해 더 자세한 정보가 필요하시거나 관련 Application에 대한 문의사항이 있으시면,
언제든지 저희 맥아리스 주식회사로 연락해 주시기 바랍니다.
